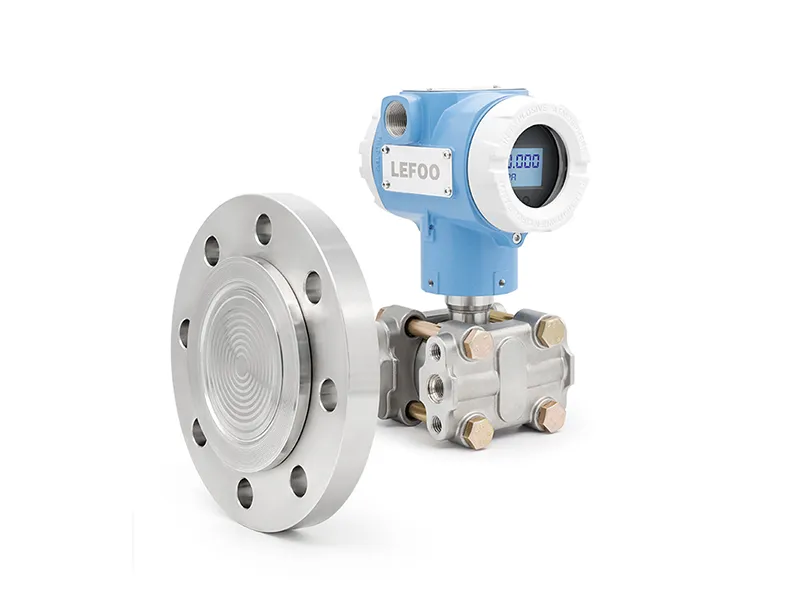

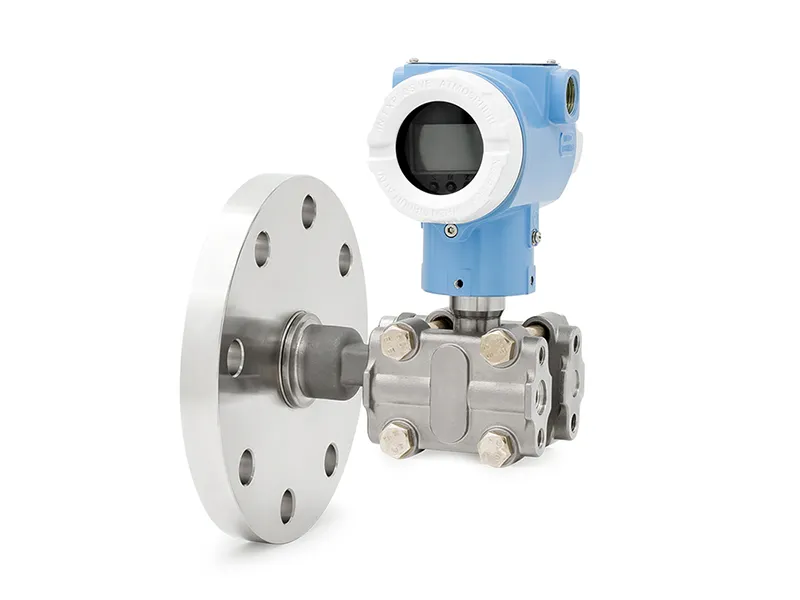

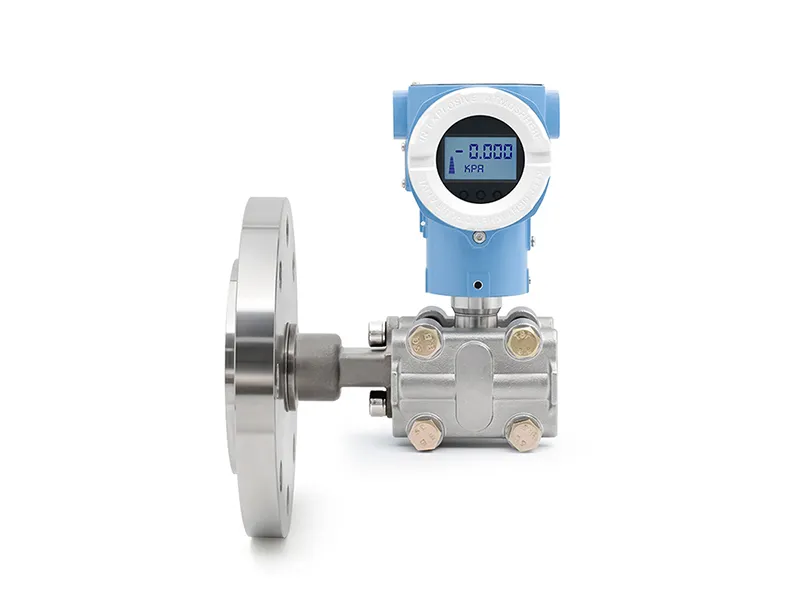

Le transmetteur LFT720A monté sur bridePression différentiellese compose du transmetteur de pression différentielle LFT710 et d'une bride de niveau soudée. Entre la bride et le capteur, de l'huile silicone et d'autres fluides de remplissage transmettent la pression, afin d'éviter que le fluide mesuré ne passe par la conduite d'impulsion et n'affecte la mesure. Les effets du fluide mesuré passant par la conduite d'impulsion incluent : cristallisation, solidification, vaporisation (ébullition), condensation, fractionnement (changement brutal), etc. Le transmetteur mesure le niveau, le débit et la pression des liquides, gaz ou vapeur, puis les convertit en un signal de sortie 4~20 mA. Le principe de fonctionnement du transducteur LFT720A monté sur bridePression différentielleest identique à celui du transmetteur de pression différentielle LFT710, à l'exception du chemin de transmission de la pression côté pression positive, qui diffère légèrement : la pression appliquée sur le côté haute pression traverse d'abord la membrane de la bride de niveau et le fluide de remplissage, puis le corps du transmetteur, pour finalement atteindre le côté haute pression du capteur de mesure.
Caractéristiques
* Capteur de pression haute précision en silicium monocristallin MEMS ;
* Temps de réponse rapide, stabilité élevée, précision de mesure de 0,075 % F.S. ;
* Fournit un mode de communication standard par bus HART, avec des fonctions d'auto-diagnostic et de communication à distance optimales ;
* Afficheur LCD haute luminosité avec rétroéclairage, écran d'affichage local réversible ;
* Fonction de mise à zéro locale, réglage local du point zéro et de la pleine échelle ;
* Fonction pratique d'étalonnage de la boucle de courant sur site ;
* Diverses options de raccordement process disponibles selon les besoins.
| Plage de mesure | 6KPa、40KPa、250KPa、1MPa、3MPa | |
| Précision | ±0.075%F.S | |
| Stabilité | ±0.2% de la plage supérieure | |
| Température de fonctionnement | -20~70℃ avec affichage | |
| StockageTemperature | -40~85℃ | |
| Milieu à mesurer | Gaz, Liquide | |
| Matériau de la membrane | 316L, Hastelloy C, tantale, autres | |
| Performance électrique | 2 fils | |
| Signal de sortie | 4~20mA | 4~20mA HART |
| Alimentation | 12~36VDC | 12~36VDC |
| Connexion électrique | M20*1.5 fil de sortie étanche, NPT1/2 fil de sortie étanche | |
| Niveau de protection du boîtier | IP65 | |
| Interface de pression | Série PN à bride, série classe à bride, autre | |
| Type de pression | Pression manométrique G | |
| Éléments de certification | ExdIICT6, CE | |

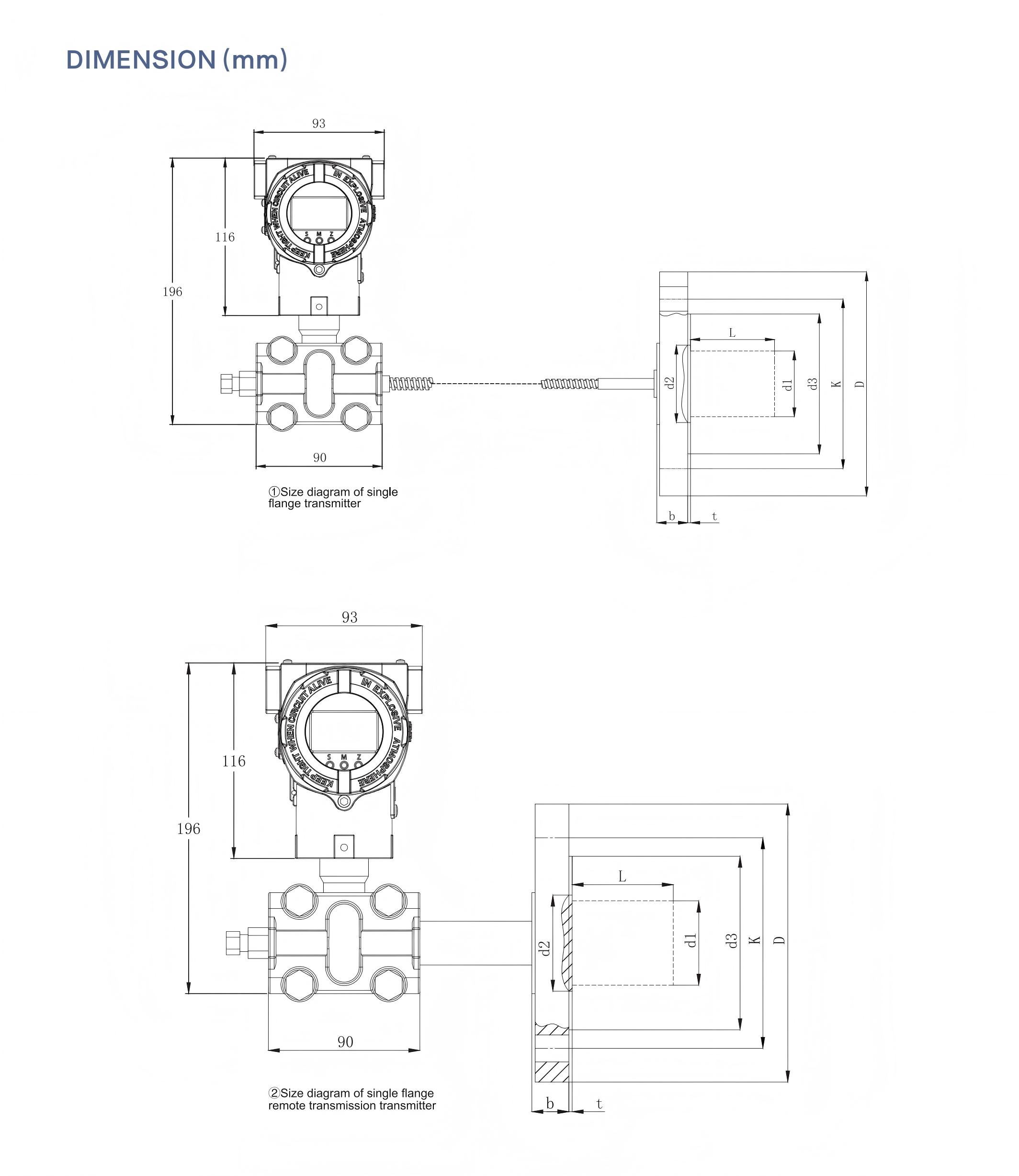

.jpg "LEFOO_LFT720A_Series_Flange-mounted_Differential_Pressure_Transmitter_02(1).jpg"){kind=spacer}

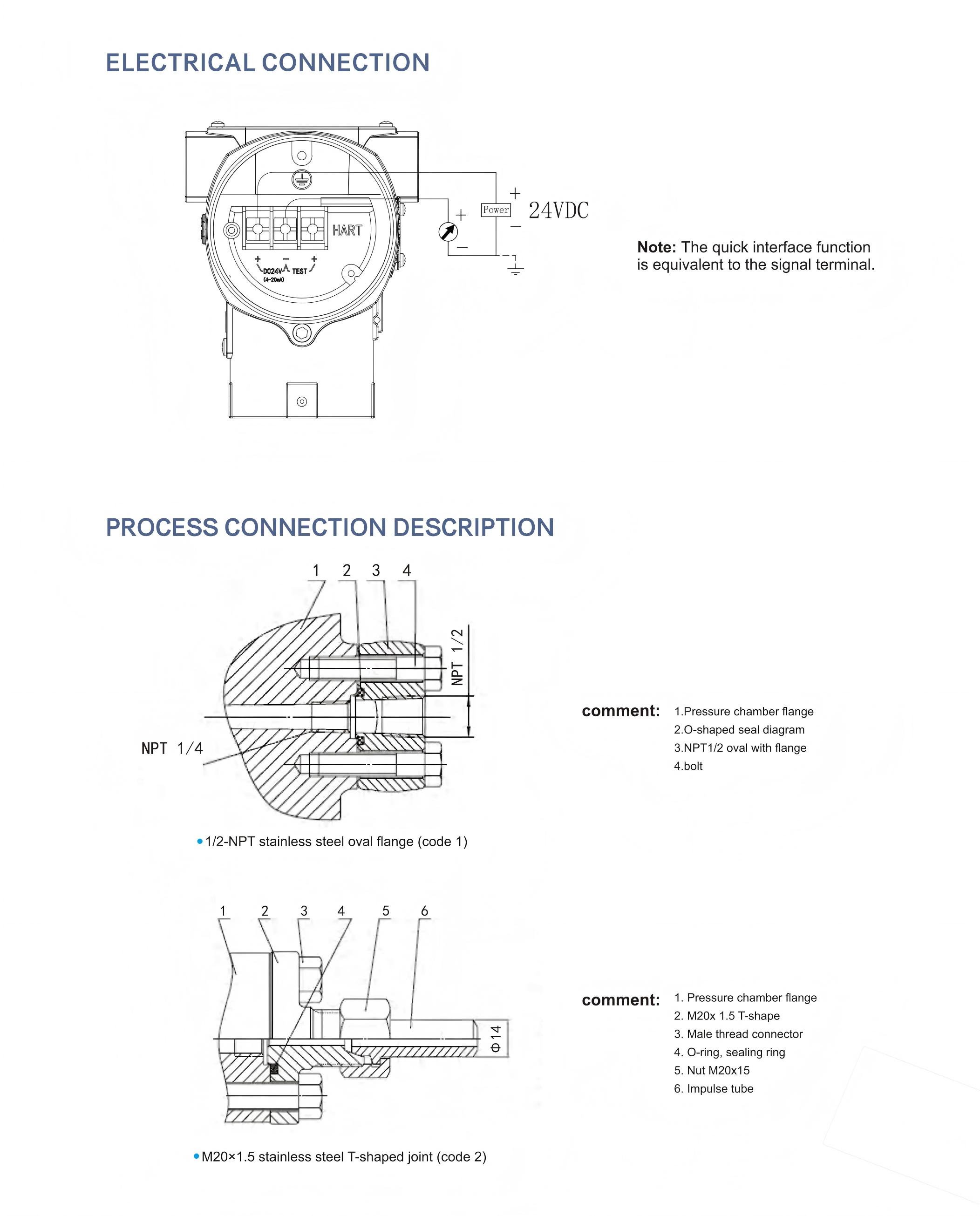

.jpg "LEFOO_LFT720A_Series_Flange-mounted_Differential_Pressure_Transmitter_03(1).jpg"){kind=spacer}
.jpg "LEFOO_LFT720A_Series_Flange-mounted_Differential_Pressure_Transmitter_04(1).jpg"){kind=spacer}

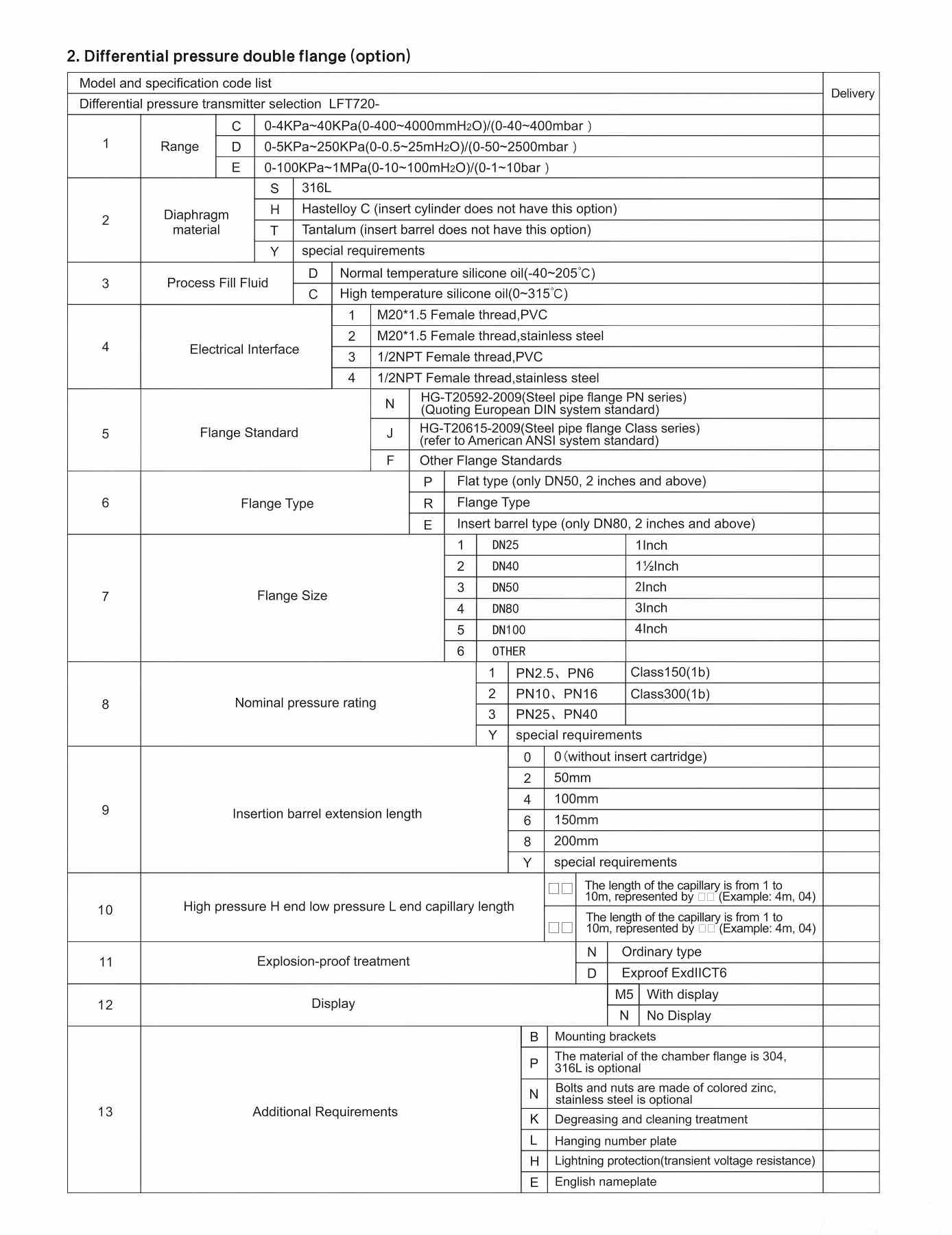

.jpg "LEFOO_LFT720A_Series_Flange-mounted_Differential_Pressure_Transmitter_05(1).jpg"){kind=spacer}
Capteur de pression haute précision utilisant du silicium monocristallin MEMS ;
Temps de réponse rapide, stabilité élevée, précision de mesure 0,075 % P.E. ;
Fournit un mode de communication standard par bus HART, des fonctions d'auto-diagnostic parfaites et de communication à distance ;
Affichage LCD haute luminosité avec rétroéclairage, écran local réversible ;
Fonction de mise à zéro locale, réglage et ajustement du point zéro et du plein point locale ;
Fonction pratique d'étalonnage de boucle de courant sur site ;
Diverses options de raccordement process disponibles selon les besoins.
Conçu pour l'eau et les gaz à haut risque
Mesure de débit et surveillance de niveau
Pression différentielle de filtre ou de pompe
Surveillance de processus critiques
Niveau de réservoir fermé, densité, état du filtre
