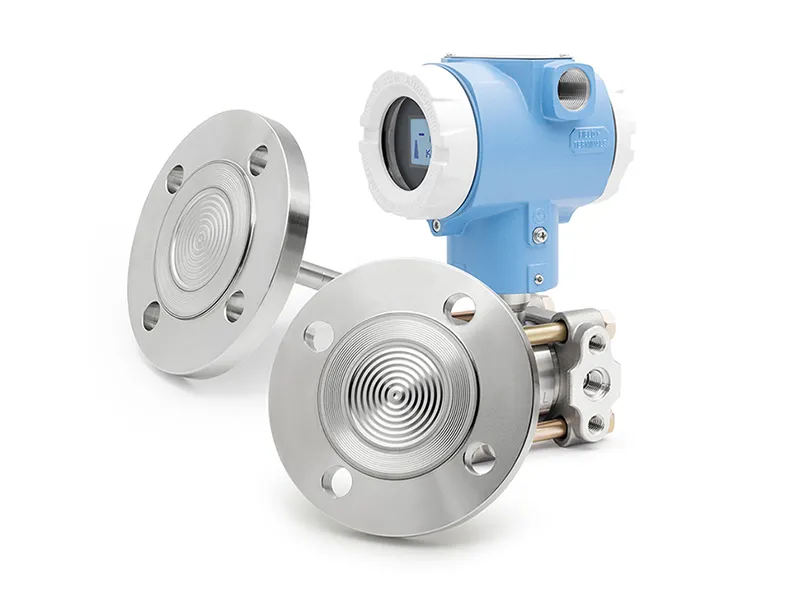

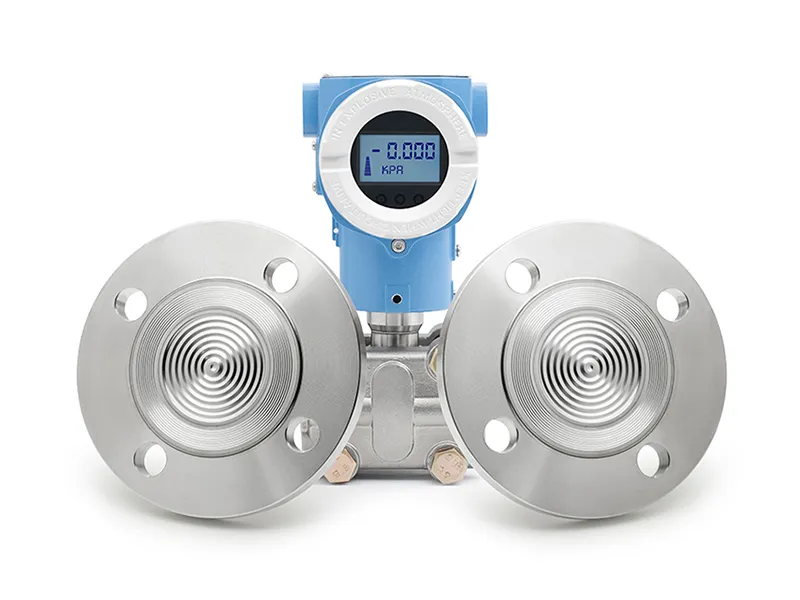

Le transmetteur de pression différentielle à double bride LFT720B est composé du transmetteur de pression différentielle LFT710 et d'une petite bride déportée soudée avec un tube capillaire. Entre la bride et le capteur, de l'huile silicone et d'autres fluides de remplissage sont utilisés pour transmettre la pression, afin d'éviter que le milieu mesuré ne passe par le tube d'impulsion, ce qui impacterait la mesure. Les effets du passage du milieu mesuré par le tube d'impulsion incluent la cristallisation, la solidification, la vaporisation (ébullition), la condensation, le fractionnement (changement sévère), etc. Le transmetteur est utilisé pour mesurer le niveau de liquide, le débit et la pression des liquides, gaz ou vapeur, puis les convertir en un signal de sortie 4~20 mA. Le principe de fonctionnement du transducteur de pression différentielle à double bride LFT720B est le même que celui du transmetteur de pression différentielle LFT710, sauf que le chemin de transmission de la pression du côté positif est légèrement différent : la pression agissant sur le côté haute pression traverse d'abord la membrane et le fluide de remplissage de la bride déportée, puis passe au corps du transmetteur via le tube capillaire, pour finalement atteindre le côté haute pression du capteur de mesure.
Caractéristiques
* Capteur de pression de haute précision utilisant une technologie MEMS en silicium monocristallin ;
* Temps de réponse rapide, haute stabilité, précision de mesure de 0,075 % de l'échelle complète ;
* Fournit un mode de communication standard par bus HART, avec une fonction parfaite d'auto-diagnostic et de communication à distance ;
* Fonction pratique d'étalonnage de la boucle de courant sur place ;
* Fonction de mise à zéro locale, réglage et ajustement locaux du point zéro et de l'échelle complète ;
* Diverses options de raccordement process disponibles selon les besoins ;
* Afficheur LCD haute luminosité avec rétroéclairage, écran d'affichage local réversible.
| Plage de mesure | 40 kPa, 250 kPa, 1 MPa, 3 MPa | |
| Précision | ±0,075 % de l'échelle complète | |
| Stabilité | ±0,2 % de la limite supérieure de plage | |
| Température de fonctionnement | -20 à 70 °C avec affichage | |
| Température de stockage | -40 à 85 °C | |
| Fluide à mesurer | Gaz, Liquide | |
| Matériau de la membrane | 316L, Hastelloy C, tantale, autres | |
| Performance électrique | 2 fils | |
| Signal de sortie | 4 à 20 mA | 4 à 20 mA HART |
| Alimentation électrique | 12 à 36 VCC | 12 à 36 VCC |
| Raccordement électrique | Câble de sortie étanche M20 x 1,5, câble de sortie étanche NPT1/2 | |
| Indice de protection du boîtier | IP65 | |
| Interface de pression | Série de brides PN, série de classes de brides, autres | |
| Type de pression | Pression relative G | |
| Certifications | ExdIICT6, CE |
|

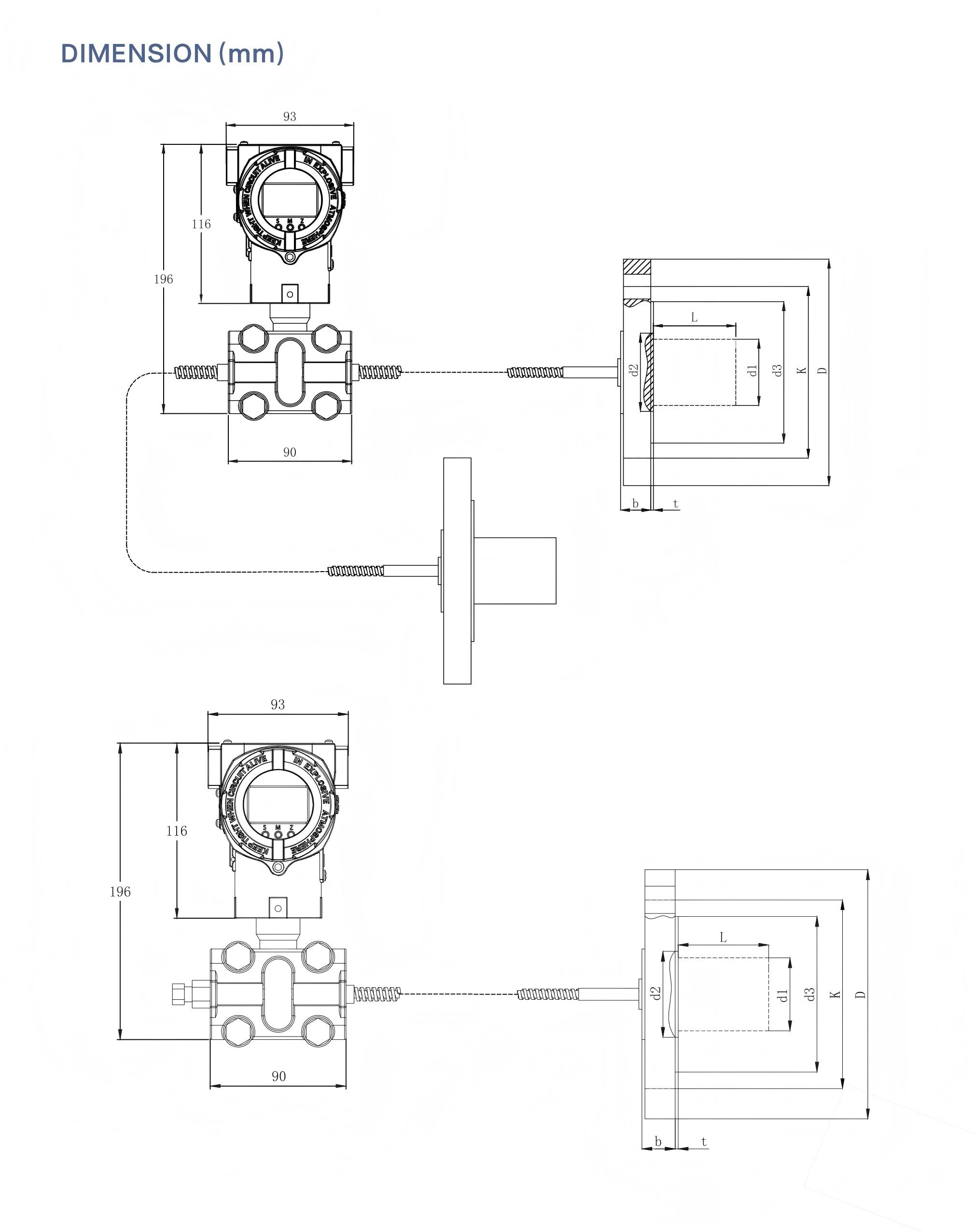

.jpg "LEFOO_LFT720B_Series_Remote_Flange_Differential_Pressure_Transmitter_02(1).jpg"){kind=spacer}

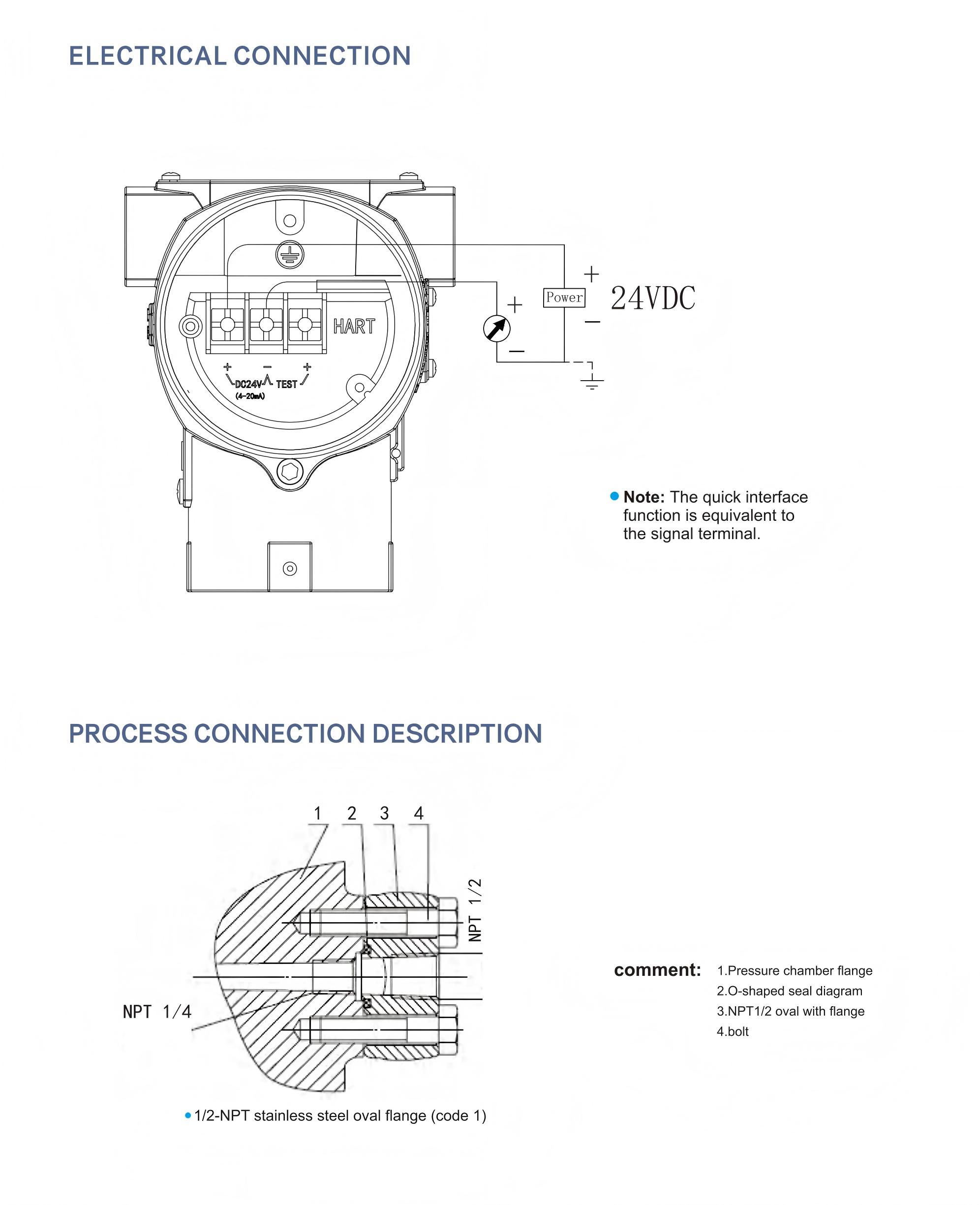

.jpg "LEFOO_LFT720B_Series_Remote_Flange_Differential_Pressure_Transmitter_03(1).jpg"){kind=spacer}

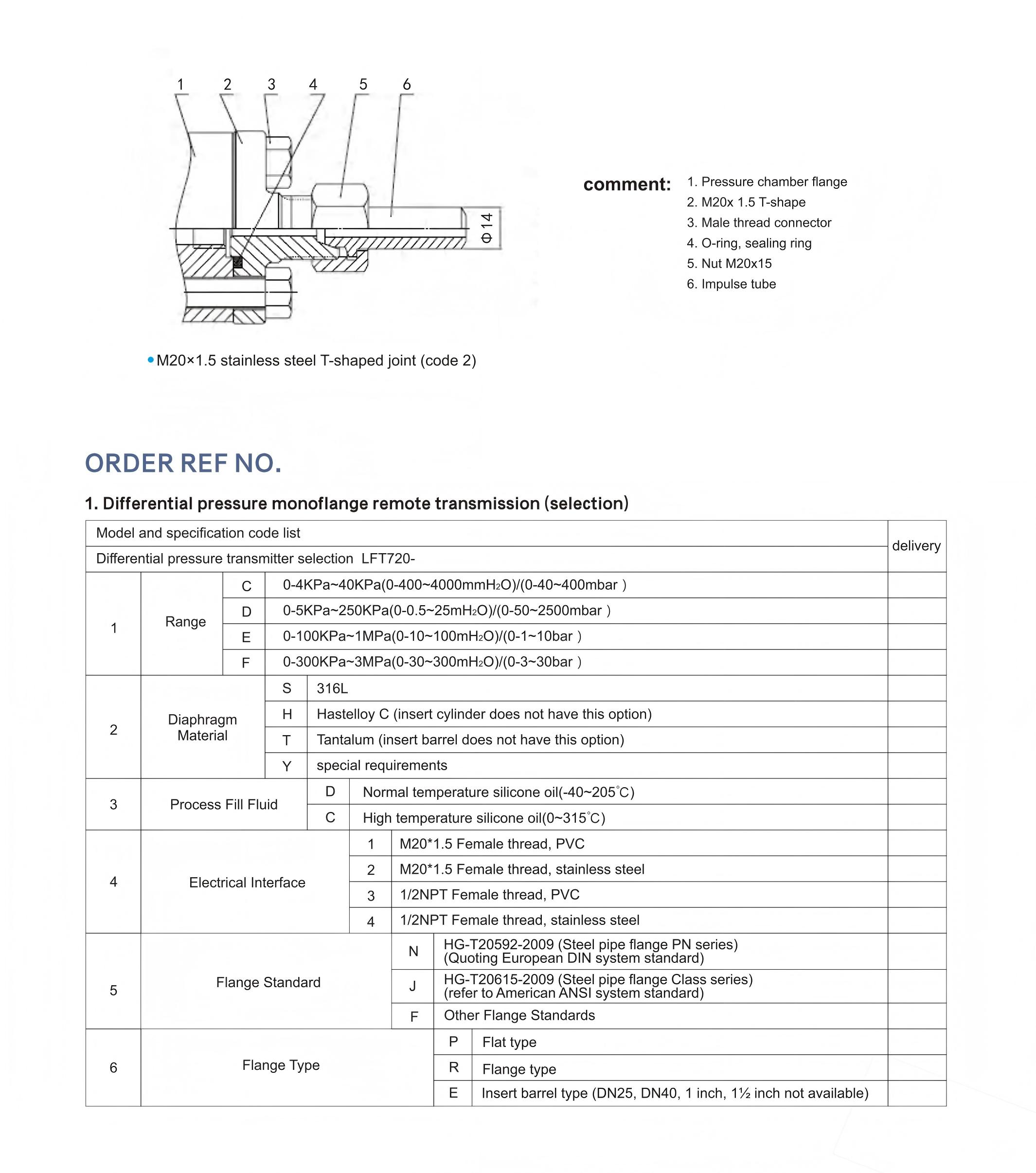

.jpg "LEFOO_LFT720B_Series_Remote_Flange_Differential_Pressure_Transmitter_04(1).jpg"){kind=spacer}

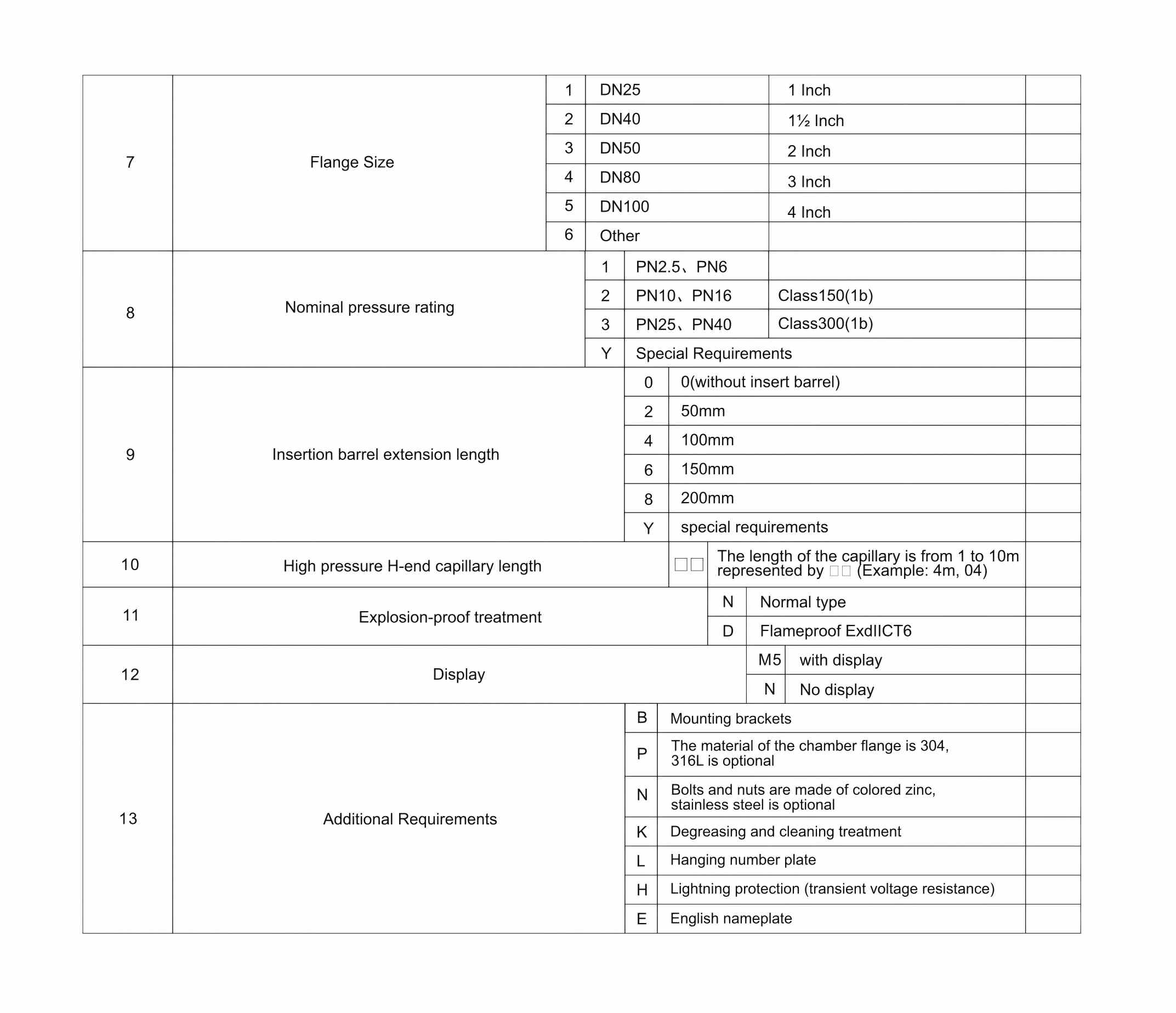

.jpg "LEFOO_LFT720B_Series_Remote_Flange_Differential_Pressure_Transmitter_05(1).jpg"){kind=spacer}
Capteur de pression haute précision utilisant du silicium monocristallin MEMS ;
Temps de réponse rapide, haute stabilité, précision de mesure 0,075 % FS ;
Fournit un mode de communication par bus HART standard, fonction d'autodiagnostic parfait et de communication à distance ;
Fonction de calibration de boucle de courant sur site pratique ;
Fonction de mise à zéro locale, réglage du point zéro local, du point plein et fonction d'ajustement ;
Différentes options de raccordement process disponibles selon les besoins ;
Affichage LCD haute luminosité avec rétroéclairage, écran local réversible.
Conçu pour l'eau et les gaz à haut risque
Mesure de débit et surveillance de niveau
Pression différentielle de filtre ou de pompe
Surveillance des processus critiques
Niveau de réservoir fermé, densité, état du filtre
