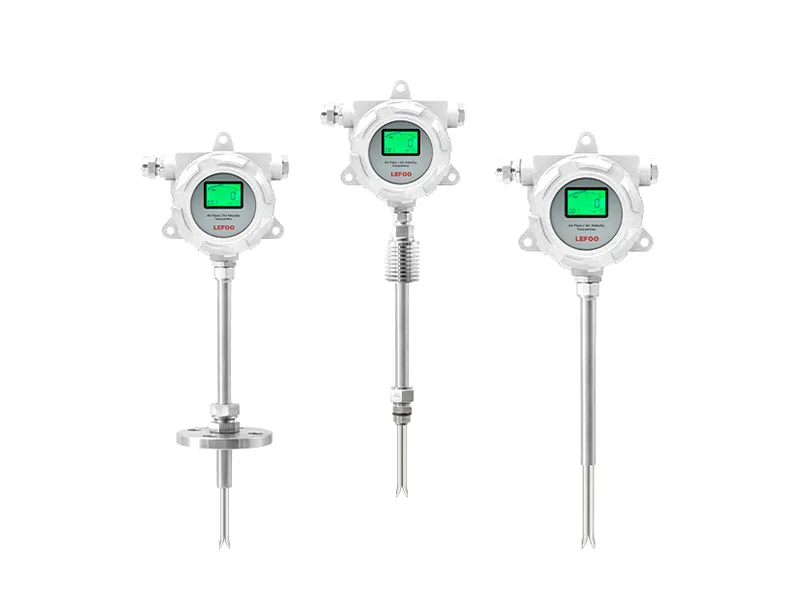

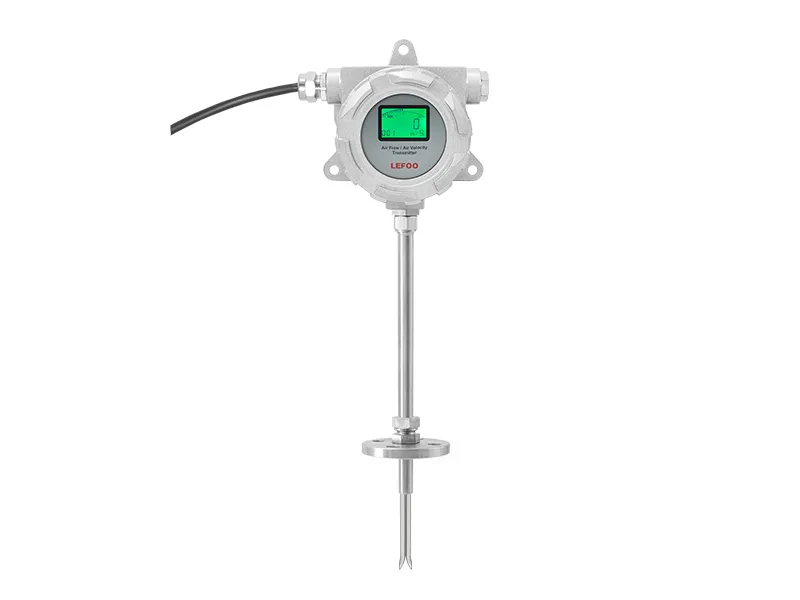

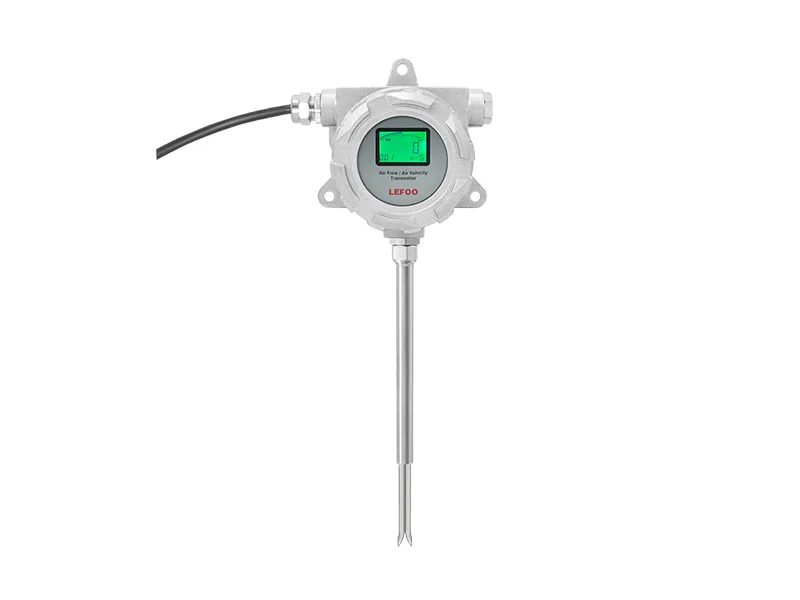

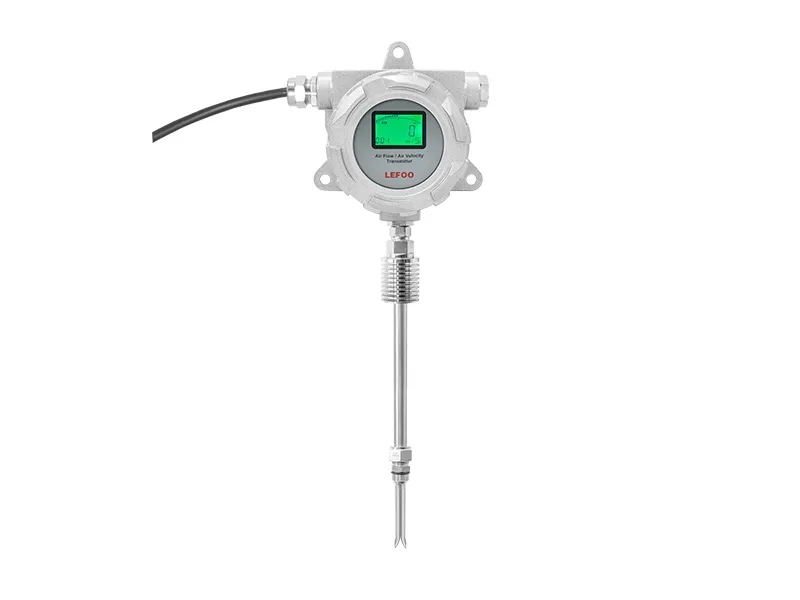

Le transmetteur de vitesse/débit d'air antidéflagrant et haute température intégré LFS73 est un type de transmetteur adapté aux environnements antidéflagrants à haute température pour la mesure de débit de gaz, il peut convertir le débit/volume gazeux en signaux électriques et les transmettre au système de contrôle. La plage de mesure peut être réglée via le bouton sur site. Doté d'un boîtier de protection IP65, il convient aux systèmes de gestion de l'énergie, à la régulation VAV et à la commande de ventilateurs, au contrôle de la pollution environnementale, au contrôle des hottes aspirantes, à la ventilation des fours et chaudières, et à d'autres domaines.
Caractéristiques
* Noyau micro-pression MEMS haute précision ;
* Large plage de température de fonctionnement et haute précision ;
* Écran d'affichage numérique LCD ;
* Protection parfaite contre les surtensions et les inversions de polarité, fiabilité à long terme élevée ;
* Plage de mesure réglable ;
* Grande stabilité et longue durée de vie ;
* Boîtier de protection IP65.
| Transmetteur intégré antidéflagrant et haute température de vitesse et débit d'air LFS73 | |
| Milieu de mesure | Air ou gaz neutre |
| Plage de mesure |
Vitesse d'air : 0~30 m/s (plage ajustable entre 5 et 30 m/s) 0~100 m/s (plage ajustable entre 35 et 100 m/s) Débit d'air : volume d'air personnalisé (max. 99999 m³/h) |
| Pression de surcharge | 10 kPa (0-30 m/s) ; 80 kPa (0~100 m/s) |
| Précision① | ± 3,0 % FS (vitesse d'air > 3 m/s) |
| Température de fonctionnement | Unité principale : -20 °C à 70 °C ; sonde : -40 °C à 450 °C |
| Température de compensation | -10 °C à 60 °C |
| Température de stockage | Unité principale : -40 °C à 80 °C |
| Temps de réponse | 0,5 s / 1,0 s (par défaut) / 2 s / 4 s |
| Indice de protection | IP65 |
| Interface électrique | Câble à six conducteurs, diamètre de câble 8 mm |
| Signal de sortie | 4~20 mA et 0~10 VDC et RS485 |
| Alimentation➁ | 12~30 VDC / 24 VAC±20% |
| Consommation électrique | ≤1,5 W |
| Matériau du boîtier | Aluminium moulé |
| Communication | Interface standard RS-485, protocole Modbus RTU |
| Certifications | ROHS, CE |
| Classe antidéflagrante | Ex db IIC T6 Gb |
| Affichage | Affichage numérique LCD rétroéclairé |
① Conditions environnementales : température : 20℃, humidité : 45 % HR, pression atmosphérique : 1035 hPa.
➁Lorsque le produit est alimenté en courant alternatif, il est recommandé d'utiliser une alimentation CA isolée.

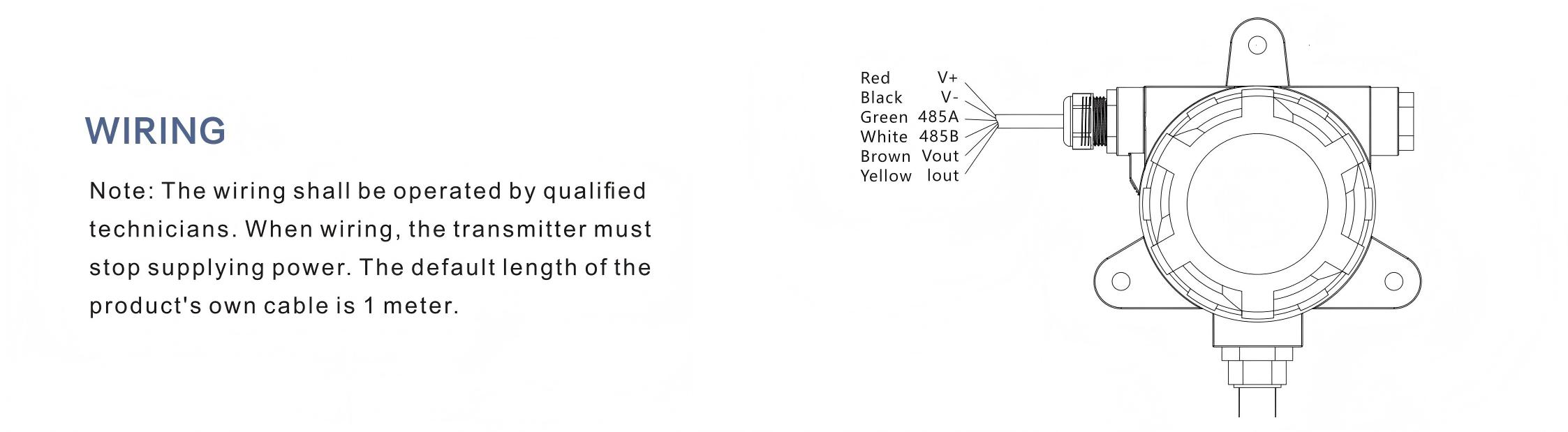

.jpg "LEFOO_LFS73_Explosion-Proof&High-Temperature_Integrated_Air_Velocity_Air_Volume_Transmitter_02(2).jpg"){kind=spacer}
| Fonction du fil | Couleur | Instructions de câblage | Remarques |
| V+ | Red | Borne positive | |
| V- | Noir | Borne négative | |
| 485A | Vert | Interface de communication 485 |
Pour différentes sorties, Ne garder que les fils nécessaires. |
| 485B | Blanc | ||
| Vout | Marron |
Port de sortie de tension 0-10 VDC, à connecter à Power+ du multimètre, et l'autre extrémité du multimètre à connecter à V- |
|
| Iout | Jaune |
Port de sortie de courant 4-20 mA, à connecter à Power+ du multimètre et l'autre extrémité du multimètre à connecter à V-. |

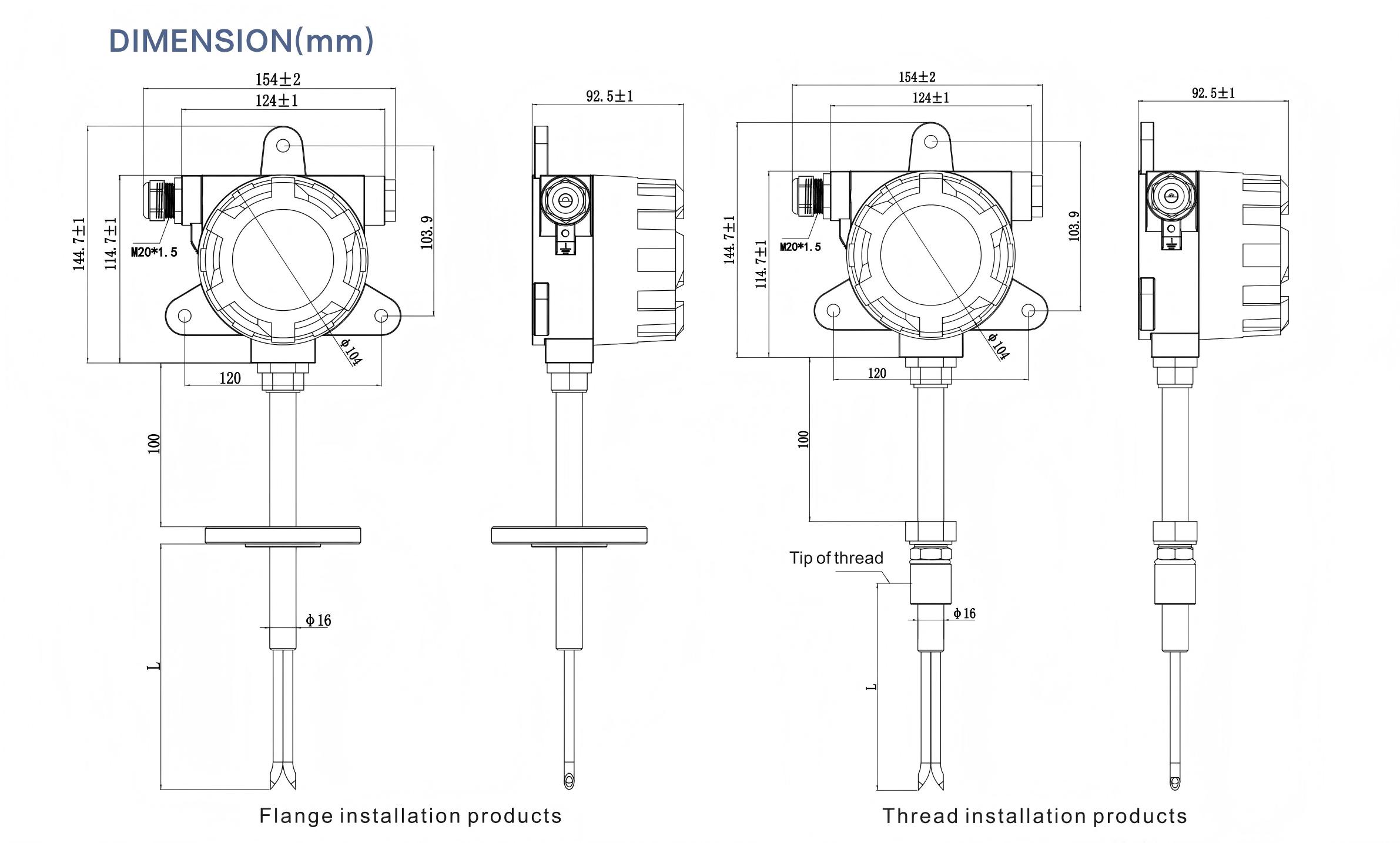

.jpg "LEFOO_LFS73_Explosion-Proof&High-Temperature_Integrated_Air_Velocity_Air_Volume_Transmitter_02(1).jpg"){kind=spacer}
.jpg "LEFOO_LFS73_Explosion-Proof&High-Temperature_Integrated_Air_Velocity_Air_Volume_Transmitter_03(1).jpg"){kind=spacer}

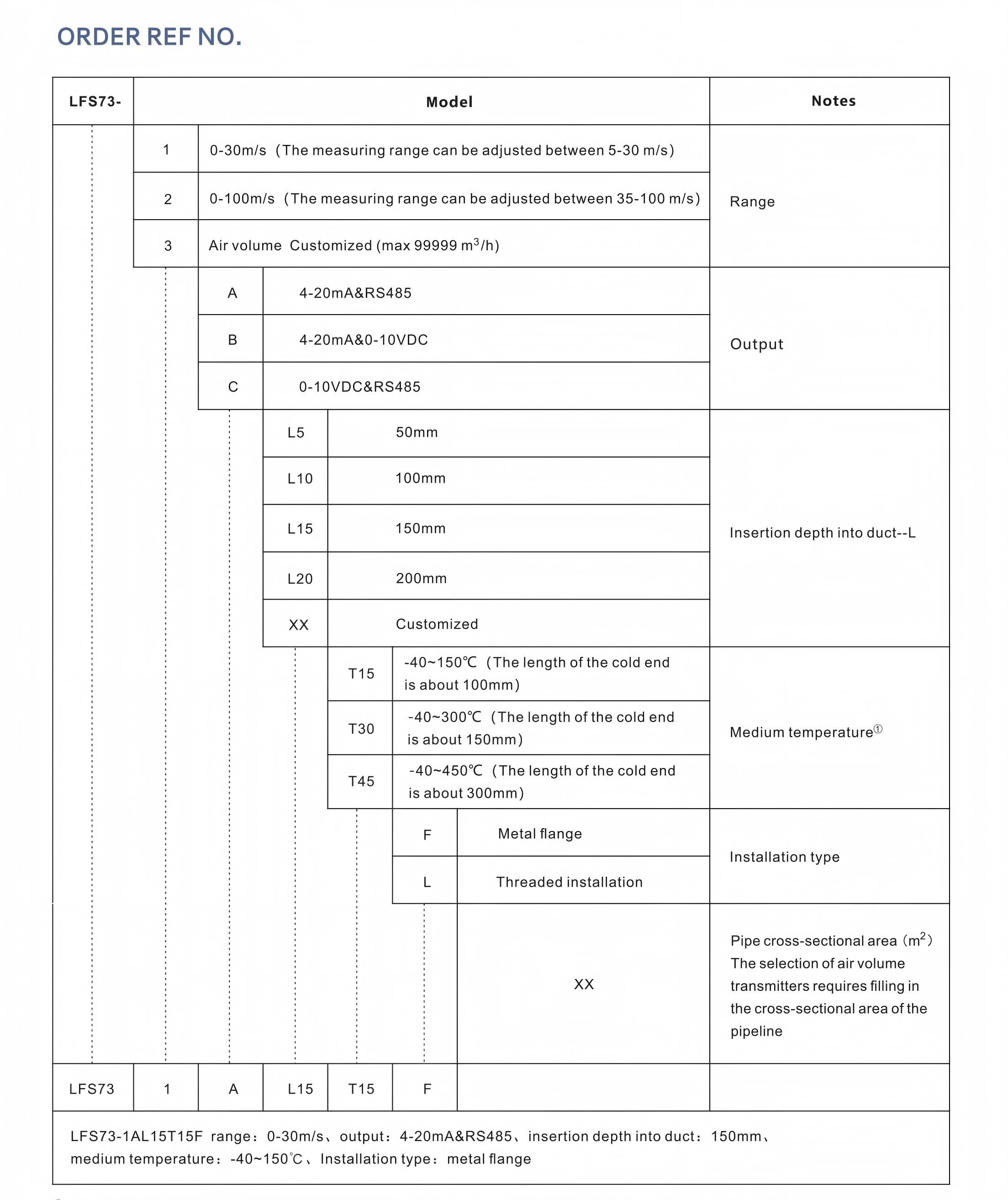

.jpg "LEFOO_LFS73_Explosion-Proof&High-Temperature_Integrated_Air_Velocity_Air_Volume_Transmitter_04(1).jpg"){kind=spacer}
① Pour les produits T30/T45, la sonde est équipée d'un dissipateur thermique par défaut, et sa longueur est d'environ 10 cm. La longueur de l'extrémité froide correspond à la distance entre l'unité principale du produit et la conduite d'installation.
Noyau micro-pression MEMS de haute précision ;
Large plage de température de fonctionnement et haute précision ;
Écran d'affichage numérique LCD ;
Protection parfaite contre les surtensions et les inversions de polarité, fiabilité à long terme élevée ;
Plage de mesure réglable ;
Forte stabilité et longue durée de vie ;
Boîtier de protection IP65.
The Transmetteur intégré de vitesse/débit d'air antidéflagrant et haute température LFS73est conçu pour une utilisation dans des environnements où des températures élevées et des gaz explosifs sont présents. Ses principaux domaines d'application comprennent :
Systèmes de gestion de l'énergie: Il est utilisé pour surveiller et contrôler le débit d'air afin d'optimiser la consommation d'énergie.
Contrôle VAV (Volume d'Air Variable) et de ventilateur: L'appareil est employé pour réguler le débit d'air dans les systèmes CVC, assurant l'efficacité du traitement de l'air et de la ventilation.
Contrôle de la pollution environnementale: Il aide à mesurer et contrôler la qualité de l'air dans les industries où le contrôle de la pollution est crucial, garantissant la conformité aux normes environnementales.
Contrôle de la fumée et du feu: Utilisé dans les systèmes d'extraction de fumée, le LFS73 aide à contrôler le débit d'air dans les systèmes de ventilation pour la sécurité en cas d'incendie.
Ventilation des fours et chaudières: Le transmetteur est idéal pour assurer un débit d'air adéquat dans les environnements à haute température tels que les fours industriels et les chaudières, évitant la surchauffe ou une combustion inefficace.
Ces caractéristiques en font un outil polyvalent et critique dans diverses applications industrielles à haut risque et sensibles à la température.
