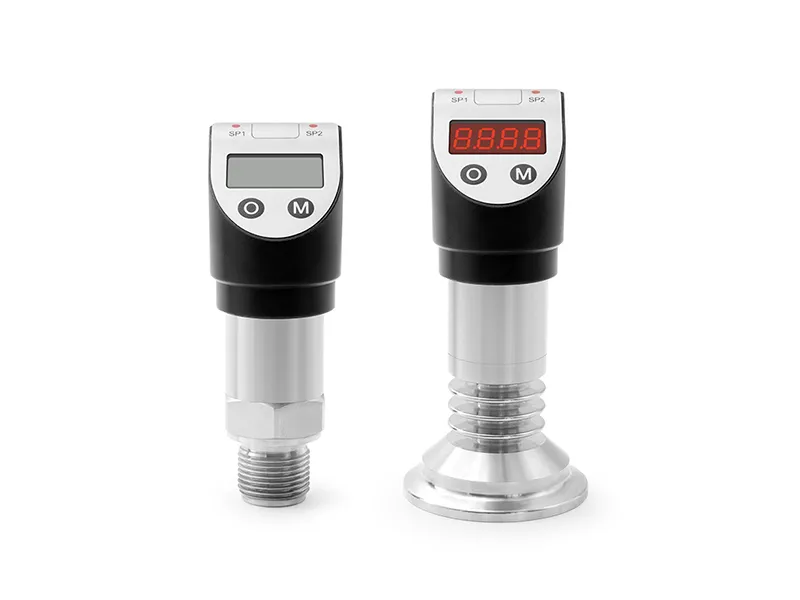

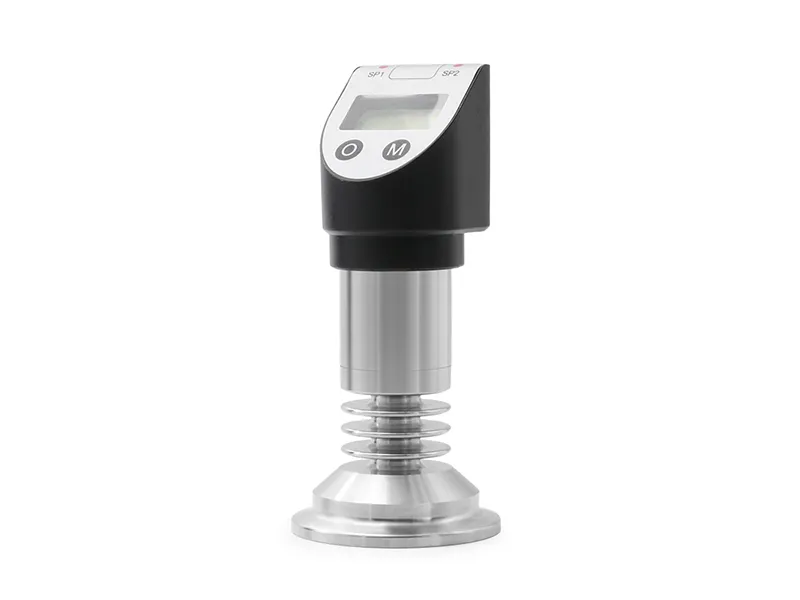

Le pressostat LFDS68 est un appareil entièrement électronique. Il utilise un capteur piézorésistif en silicium de haute précision et haute stabilité, avec un circuit de conditionnement de signal dédié. Il dispose d'un affichage numérique local, d'une sortie analogique 4-20 mA, de deux sorties de commutation électroniques ou d'une sortie de relais, et de multiples options de raccordement pression : fileté ou Tri-Clamp. Cet appareil compact intègre la mesure, l'affichage, la sortie et le contrôle de pression. Il est flexible, facile à utiliser, sûr et fiable, largement utilisé dans : l'automatisation industrielle, la protection environnementale, l'industrie pétrochimique, les systèmes de traitement des eaux.
* Affichage local à 4 chiffres LED ou LCD ;
* Prend en charge différents types de sorties de commutation (PNP, NPN, relais) ;
* Configuration facile des paramètres via des boutons ;
* Indicateurs LED pour la surveillance de l'état des sorties ;
* Plusieurs raccordements process disponibles : fileté, Tri-Clamp, etc.
| Capacité de charge / Plage de pression | |
| Jauge | -100kPa...0~10kPa...60MPa |
| Absolue | 0~10kPa...10MPa |
| Surcharge | 1,5 fois la pleine échelle |
| Remarque : max 2 MPa pour Tri-Clamp, conformément à « Raccordement de pression » | |
| Compatibilité du fluide | |
| Type de fluide | Liquides et gaz compatibles avec les matériaux en contact |
| Sortie et alimentation | |
Sortie et alimentation |
4~20mADC / Vs=12~32VDC |
| 4~20 mADC + 2 interrupteurs électroniques / Vs=12~32 VDC | |
| 4~20 mADC + 1 relais / Vs=18~32 VDC | |
| Performances | |
| Précision¹ | ±0,5 % PE |
| Stabilité à long terme | ±0,3 % PE/an |
| ¹Remarque : la précision est conforme à la norme IEC60770 (non-linéarité, hystérésis, répétabilité) | |
| Alerte de commutation | |
| Type d'interrupteur | PNP/NPN |
| Capacité de charge | ≤300mA 24VDC |
| Durée de vie | >1 million de cycles |
| Alerte du relais | |
| Type d'interrupteur | Relais |
| Capacité de charge | ≤1ADC 24VDC |
| Durée de vie | ~100 000 cycles |
| Affichage LED | |
| Type | Numérique à 4 chiffres |
| Plage | -1999~9999 |
| Affichage LCD | |
| Caractéristiques | Indicateur à barres analogique, affichage de l'unité de pression |
| Plage | -1999~9999 |
| Caractéristiques de température | |
| Plage de compensation | 0~70°C |
| Dérive du zéro en température | ±1,0 % PE, par rapport à 25 °C² |
| Dérive du gain en température | ±1,0 % PE, par rapport à 25 °C² |
| Conditions environnementales | |
| Conditions de température | Température ambiante : -40~70°C (affichage LED), -20~60°C (affichage LCD) |
| Température du fluide : -40~125 °C | |
| Température de stockage : -30~70 °C | |
| Indice de protection | IP65 |
| ²Exception :±2,0 % PE pour la plage 10 kPa, 0~60 °C | |
| Composant | Matériau |
| Raccord de pression | Acier inoxydable 304 |
| Acier inoxydable 316L | |
| Capteur | 316L |
| Joints toriques | NBR (-40~120 °C) |
| FKM (-20~200 °C) | |
| EPDM (-55~150 °C) |

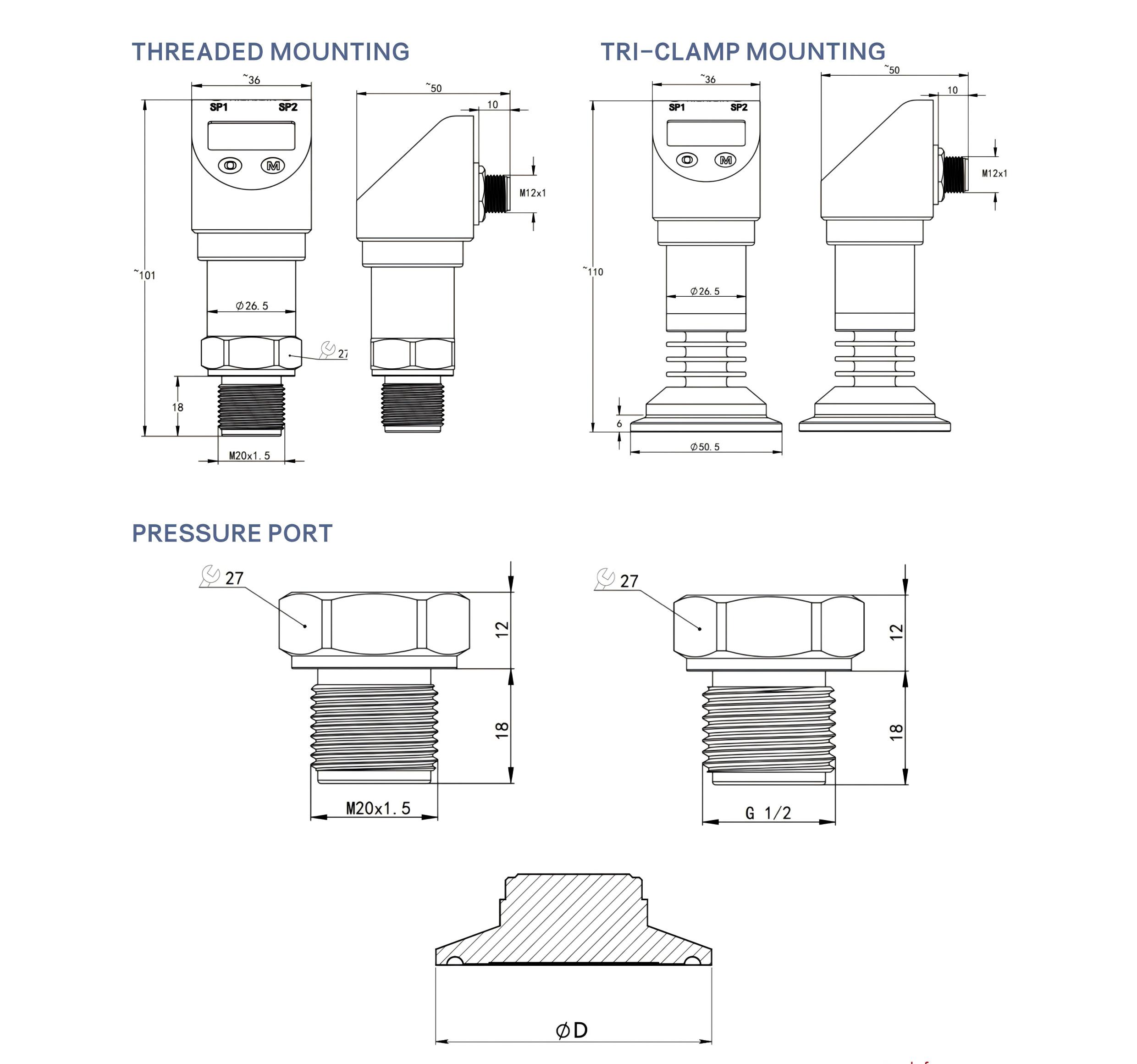

.jpg "LEFOO_LFDS68_Pressure_Switch_Transmitter_02(1).jpg")

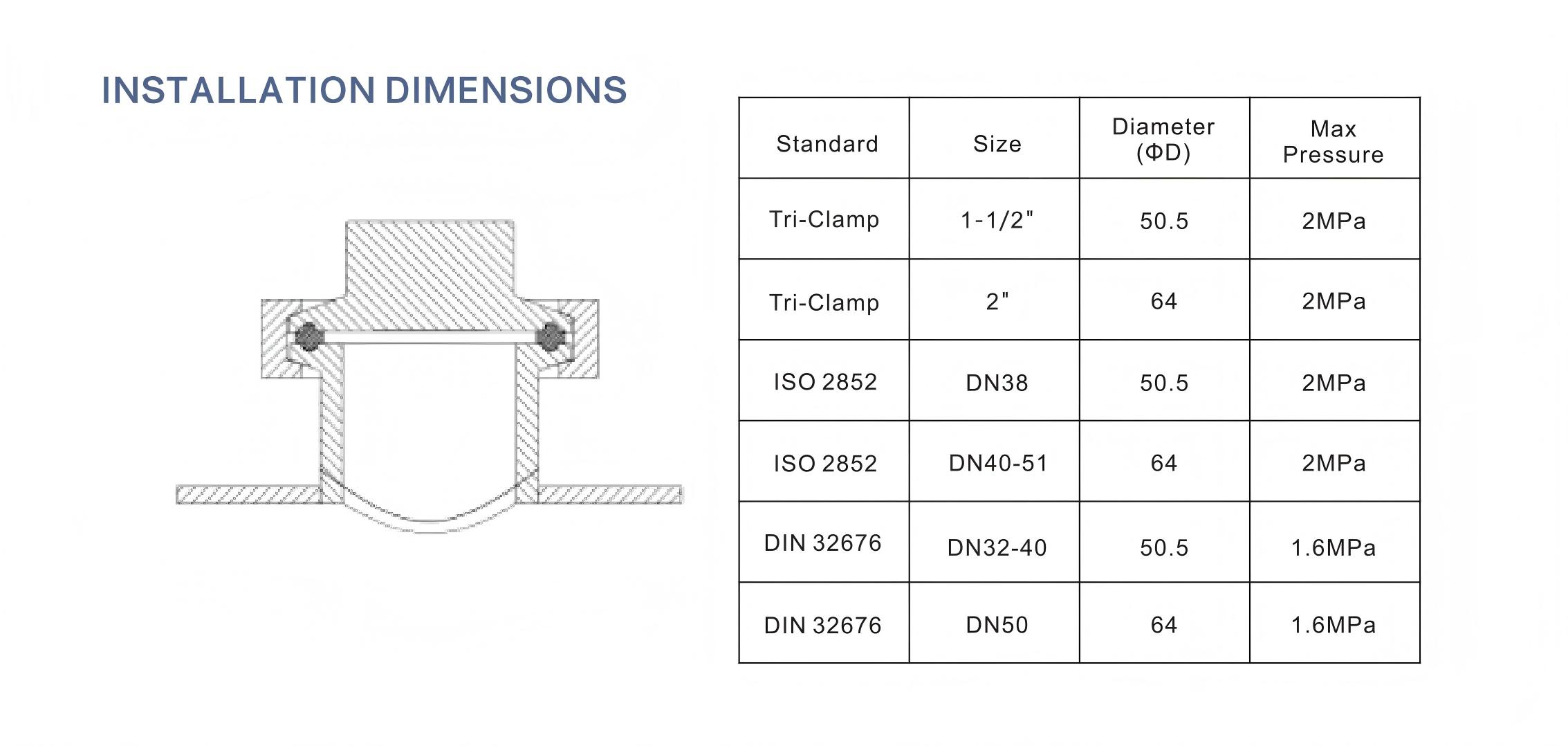

.jpg "LEFOO_LFDS68_Pressure_Switch_Transmitter_03(3).jpg"){kind=spacer}

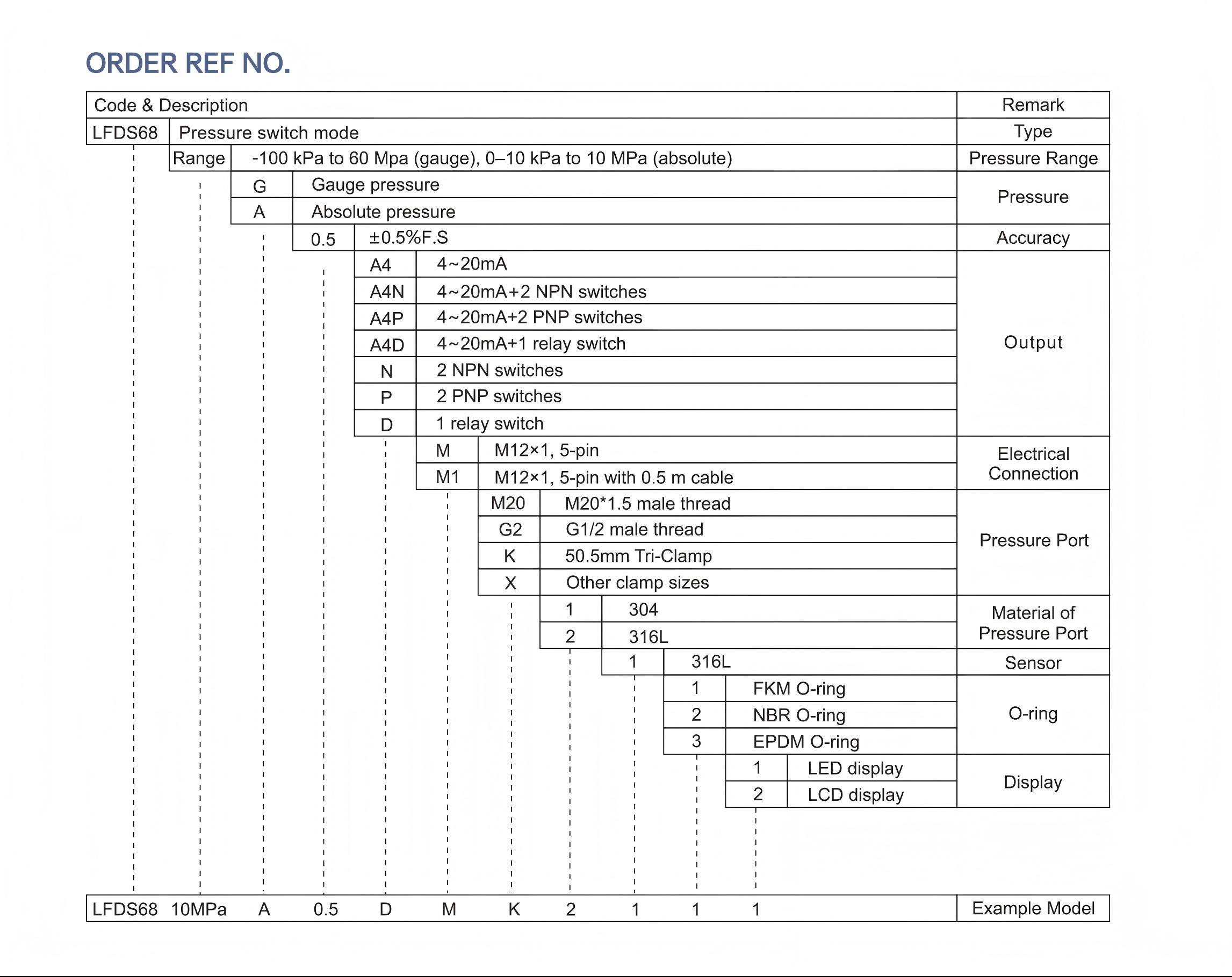

.jpg "LEFOO_LFDS68_Pressure_Switch_Transmitter_03(1).jpg"){kind=spacer}
Affichage sur site à LED ou LCD à 4 chiffres ;
Prend en charge différents types de sorties de commutation (PNP, NPN, relais) ;
Configuration facile des paramètres via des boutons ;
Indicateurs LED pour la surveillance de l'état des commutateurs ;
Plusieurs raccordements process disponibles : fileté, Tri-Clamp, etc.
Ce dispositif compact LEFOO LFDS68 pressostat transmetteur intègre la mesure, l'affichage, la sortie et le contrôle de pression.
Il est largement utilisé dans :
Automatisation industrielle ;
Protection de l'environnement, industrie pétrochimique ;
Systèmes de traitement des eaux.
